Eye Tracking
A tecnologia de eye tracking (ET) permite o rastreamento ocular, o que possibilita sua aplicação em diversas áreas das ciências, como saúde, psicologia e até mesmo marketing. O aparelho realiza a gravação do comportamento ocular, ou seja, identificando a localização do olhar, a duração de tempo, a dilatação da pupila e o trajeto do olhar. A importância desta técnica se deve ao fato de que o olhar de um indivíduo está diretamente relacionado com a sua atenção, o que faz com que seja possível compreender, em parte, o processo cognitivo de um usuário.
A distância entre o reflexo que sai da pupila e o reflexo da luz observado na córnea é o que permite identificar a localização do olhar de uma pessoa, esse ponto onde a pessoa fixa o olhar é chamado de “fixação”. A fixação geralmente dura entre 100 e 500 ms (milissegundos). O trajeto que se produz entre duas fixações é chamado de sacada (saccade).
A hipótese trabalhada nesse tópico é baseada na relação entre as substâncias noradrelina e norepinefrina que associadas ao núcleos cerúleos permitem realizar a seguinte associação: * Aumento da atividade cerebral \(\rightarrow\) dilatação da pupila * Repouso o sistema parassimpático $a pupila se contrai.]
Conforme ocorre a dilatação do diâmetro da pupila, podemos fazer inferências sobre a atividade cerebral dos indivíduos, como por exemplo determinando uma média dos sinais referentes ao diâmetro da pupila e comparar esses valores entre as condições de repouso e tarefa.
#leitura de dados
dados=read.table("./data/dadosEYE.txt",header=TRUE,sep=";")
dim(dados)## [1] 9099 30Para ler as primeiras linhas (só pra saber a cara da tabela sem olhar tudo):
head(dados)## RecordingTime..ms. Time.of.Day..h.m.s.ms. Trial Stimulus
## 1 221104.5 21:41:01:349 Trial001 brian-1-recording.avi
## 2 221137.8 21:41:01:382 Trial001 brian-1-recording.avi
## 3 221170.9 21:41:01:415 Trial001 brian-1-recording.avi
## 4 221204.4 21:41:01:449 Trial001 brian-1-recording.avi
## 5 221237.5 21:41:01:482 Trial001 brian-1-recording.avi
## 6 221270.8 21:41:01:515 Trial001 brian-1-recording.avi
## Export.Start.Trial.Time..ms. Export.End.Trial.Time..ms. Participant Color
## 1 0 302726 brian Coral
## 2 0 302726 brian Coral
## 3 0 302726 brian Coral
## 4 0 302726 brian Coral
## 5 0 302726 brian Coral
## 6 0 302726 brian Coral
## Tracking.Ratio.... Category.Group Category.Binocular Index.Binocular
## 1 100 Eye - -
## 2 100 Eye Visual Intake 1
## 3 100 Eye Visual Intake 1
## 4 100 Eye Visual Intake 1
## 5 100 Eye Visual Intake 1
## 6 100 Eye Visual Intake 1
## Pupil.Diameter.Right..mm. Point.of.Regard.Binocular.X..px.
## 1 4.6 693.0
## 2 4.6 690.1
## 3 4.6 692.4
## 4 4.6 692.2
## 5 4.6 694.2
## 6 4.6 691.5
## Point.of.Regard.Binocular.Y..px. Point.of.Regard.Right.X..px.
## 1 258.7 739.9
## 2 257.0 739.4
## 3 257.2 742.4
## 4 257.5 743.3
## 5 256.3 743.8
## 6 257.2 741.0
## Point.of.Regard.Right.Y..px. AOI.Name.Binocular Gaze.Vector.Right.X
## 1 271.6 - 0
## 2 269.7 - 0
## 3 270.5 - 0
## 4 269.9 - 0
## 5 268.9 - 0
## 6 270.5 - 0
## Gaze.Vector.Right.Y Gaze.Vector.Right.Z Video.Time..h.m.s.ms. Annotation.Name
## 1 0 1 00:00:00:083 -
## 2 0 1 00:00:00:083 -
## 3 0 1 00:00:00:125 -
## 4 0 1 00:00:00:167 -
## 5 0 1 00:00:00:208 -
## 6 0 1 00:00:00:250 -
## Annotation.Description Annotation.Tags Mouse.Position.X..px.
## 1 - - -
## 2 - - -
## 3 - - -
## 4 - - -
## 5 - - -
## 6 - - -
## Mouse.Position.Y..px. Scroll.Direction.X Scroll.Direction.Y Content
## 1 - - - -
## 2 - - - -
## 3 - - - -
## 4 - - - -
## 5 - - - -
## 6 - - - -(assim é possível verificar se está tudo ok e se não tem problema algum com os arquivos)
A função “colnames”" ajuda a identificar o nome das colunas.
#Leia os nomes das colunas
colnames(dados)## [1] "RecordingTime..ms." "Time.of.Day..h.m.s.ms."
## [3] "Trial" "Stimulus"
## [5] "Export.Start.Trial.Time..ms." "Export.End.Trial.Time..ms."
## [7] "Participant" "Color"
## [9] "Tracking.Ratio...." "Category.Group"
## [11] "Category.Binocular" "Index.Binocular"
## [13] "Pupil.Diameter.Right..mm." "Point.of.Regard.Binocular.X..px."
## [15] "Point.of.Regard.Binocular.Y..px." "Point.of.Regard.Right.X..px."
## [17] "Point.of.Regard.Right.Y..px." "AOI.Name.Binocular"
## [19] "Gaze.Vector.Right.X" "Gaze.Vector.Right.Y"
## [21] "Gaze.Vector.Right.Z" "Video.Time..h.m.s.ms."
## [23] "Annotation.Name" "Annotation.Description"
## [25] "Annotation.Tags" "Mouse.Position.X..px."
## [27] "Mouse.Position.Y..px." "Scroll.Direction.X"
## [29] "Scroll.Direction.Y" "Content"A primeira coluna se traz os “RecordingTime..ms.” Para saber a taxa de amostragem, precisamos avaliar a diferença entre elementos. Entre um MILISEGUNDO e outro, temos um intervalo de sinais coletados.
#Tomando os 10 primeiros números
dados[1:10,1]## [1] 221104.5 221137.8 221170.9 221204.4 221237.5 221270.8 221304.0 221337.5
## [9] 221370.7 221403.9Para conhecer a taxa de amostragem fazemos um elemento menos o anterior, para isso usamos o comando “diff” e tiramos a média:
- Identificando a diferença dos elementos com o elemento anterior:
#Identificamos a diferença entre um elemento menos o anterior, para isso usamos o comando "diff":
diff(dados[,1])- O cálculo da média proporciona a identificação do intervalo, e dessa forma é possível identificar a taxa de amostragem:
DIFF = mean(diff(dados$RecordingTime..ms.))
#A taxa de amostragem em Hertz é dada por:
HZ=1000*1/DIFFNo caso do cálculo da frequência, HZ, está multiplicado por 1000 pois a coleta está em milisegundos e a frequência tem que considerar segundos.

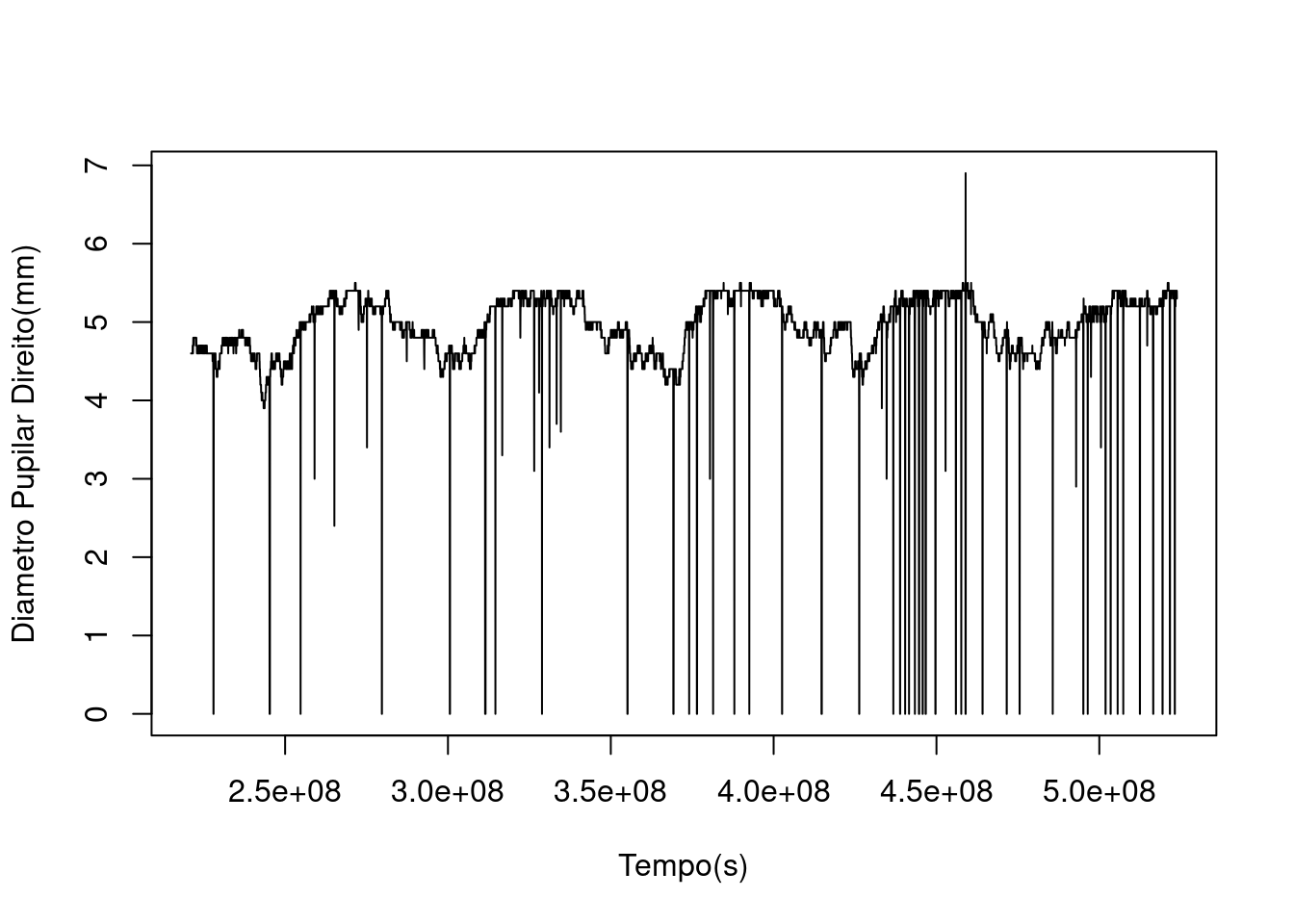

Visualizando a informação:
#Fazer o grafico
plot(dados$RecordingTime..ms.*1000,
dados$Pupil.Diameter.Right..mm.,type="l",xlab="Tempo(s)",
ylab="Diametro Pupilar Direito(mm)")
Neste gráfico pode-se identificar piscadas (que não necessariamente é um artefato, pois piscada está associada a estados cognitivos).
Para essa análise, pretendemos identificar os picos de cima e os de baixo (muito sensíveis posso considerar como missing data).
Identificando o diâmetro da pupila direita e os dados que quero ignorar:
#Sinal do diametro da pupila direita
pupilD = dados$Pupil.Diameter.Right..mm.
#Detectar outliers, piscadas e missing data
IX=which(pupilD<4 | pupilD>6)
pupilD[IX]=NADelineamento do experimento: * 30 segundos em repouso seguidos de 30s de tarefa (repetindo ciclo), fazendo a subtração de 13 a partir do 2000 (e decrescendo!) * Cada época de 30s se refere a HZ30 caselas no vetor pupilD. Devemos criar um vetor indicando a condição para cada casela do vetor pupilD: * O vetor CONDICAO armazenará os dois tipos de estímulos existentes, inicialmente marcado como 1 para todos os dados
CONDICAO = array(1, length(pupilD))Durante os períodos de contagem de subtração mental (a cada 30s) há um repouso:
# identificando o inicio do intervalo, com base nos 30s de trial:
inicio = ceiling(HZ*30)
# calculando o teto, que é o final do trial, 30s depois:
final = ceiling((HZ*30)+(HZ*30))Calculando as condições (para aula fizemos de uma forma manual para ficar mais rápido). O recomendado mesmo seria reproduzir as linhas acima num laço e identificar as condições e intervalos.
Uma vez identificado os períodos do trial, atualizar o vetor CONDICAO para os parâmetros para 2 nos intervalos em que ocorre o estímulo:
#Colocar 2 nas caselas durante os periodos de subtracao mental
CONDICAO[902:1803]=2
CONDICAO[2706:3607]=2
CONDICAO[4510:5411]=2
CONDICAO[6314:7215]=2

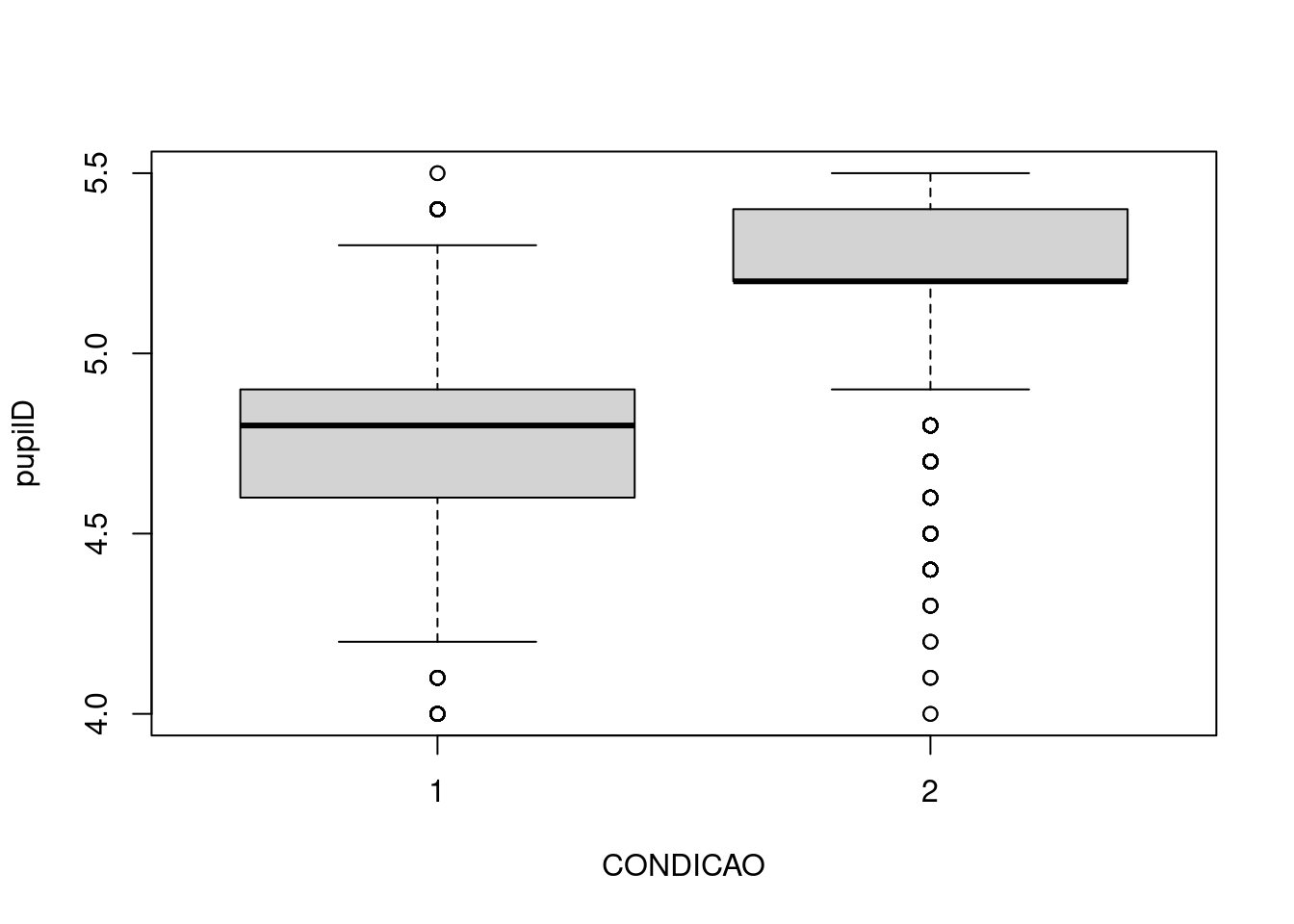

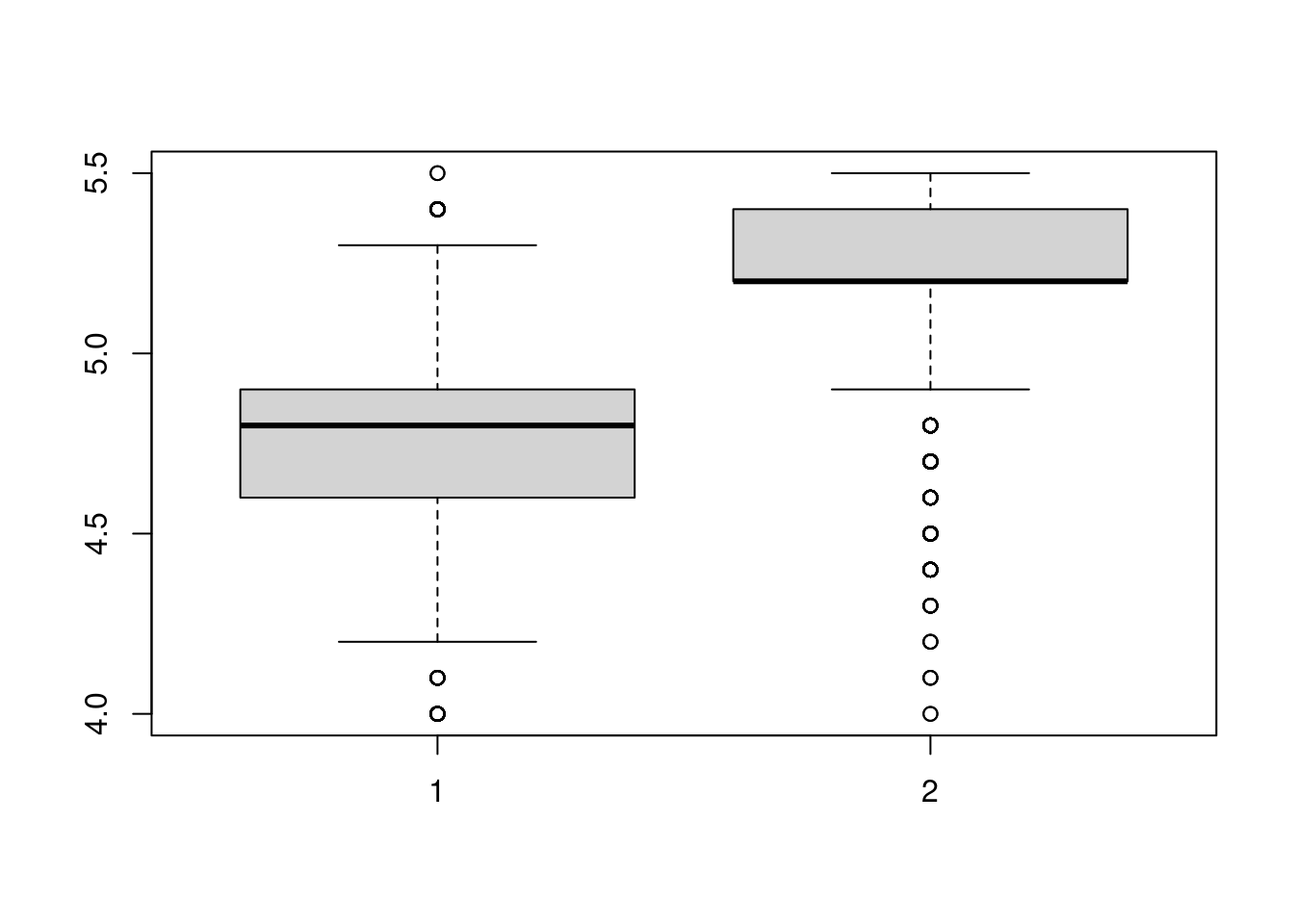

CONDICAO[8118:9019]=2Analisando as duas condições (repouso e atividade), podemos visualizar com boxplot:
#Boxplot do diametro de pupila nas duas condicoes
#os proximos 2 comandos sao equivalentes
boxplot(pupilD[which(CONDICAO==1)],pupilD[which(CONDICAO==2)])
boxplot(pupilD~CONDICAO)
Além disso, queremos avaliar a transição repouso da tarefa para cada bloco em cada região.

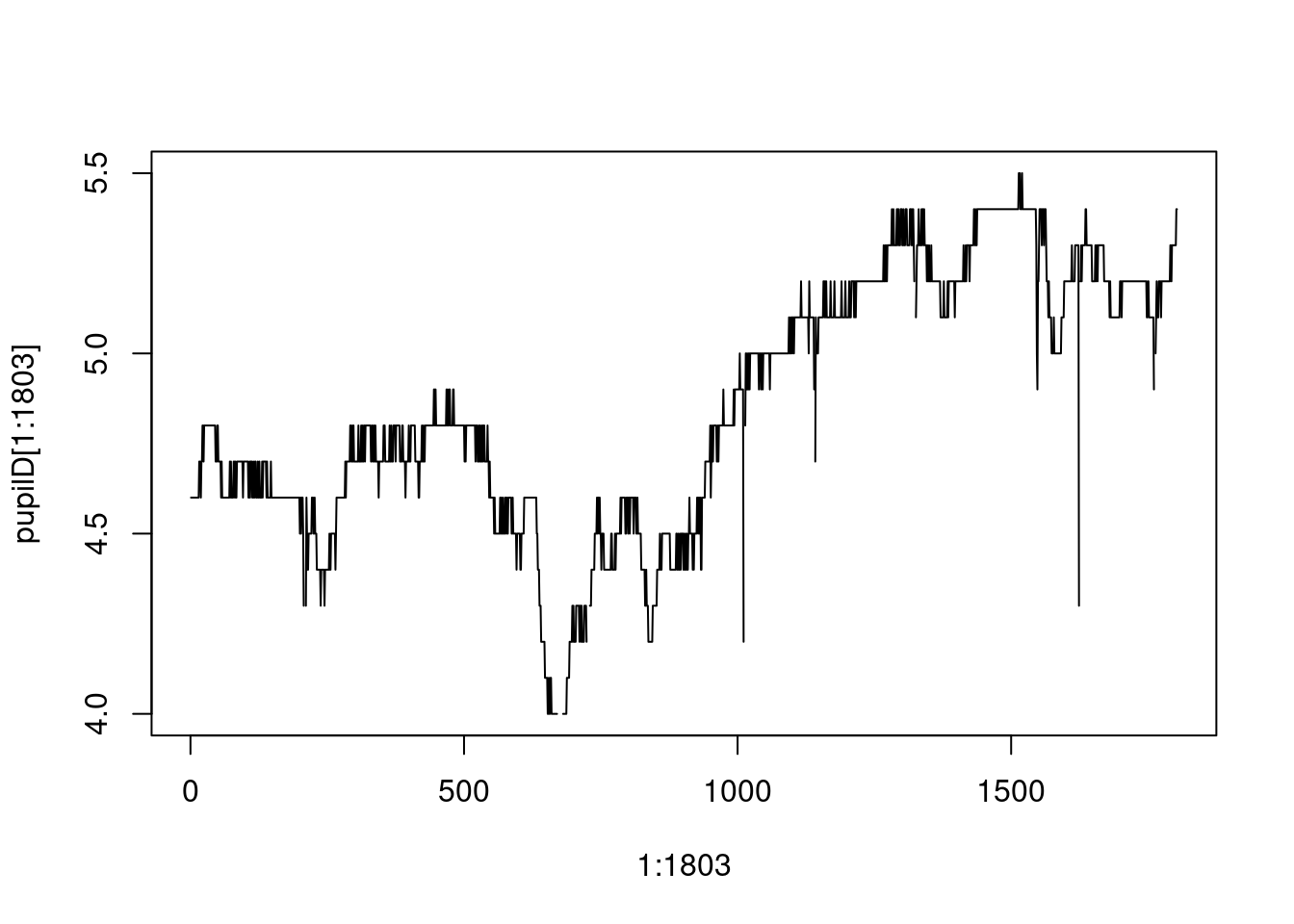

Olhando apenas uma condição:
plot(1:1803,pupilD[1:1803],type="l")

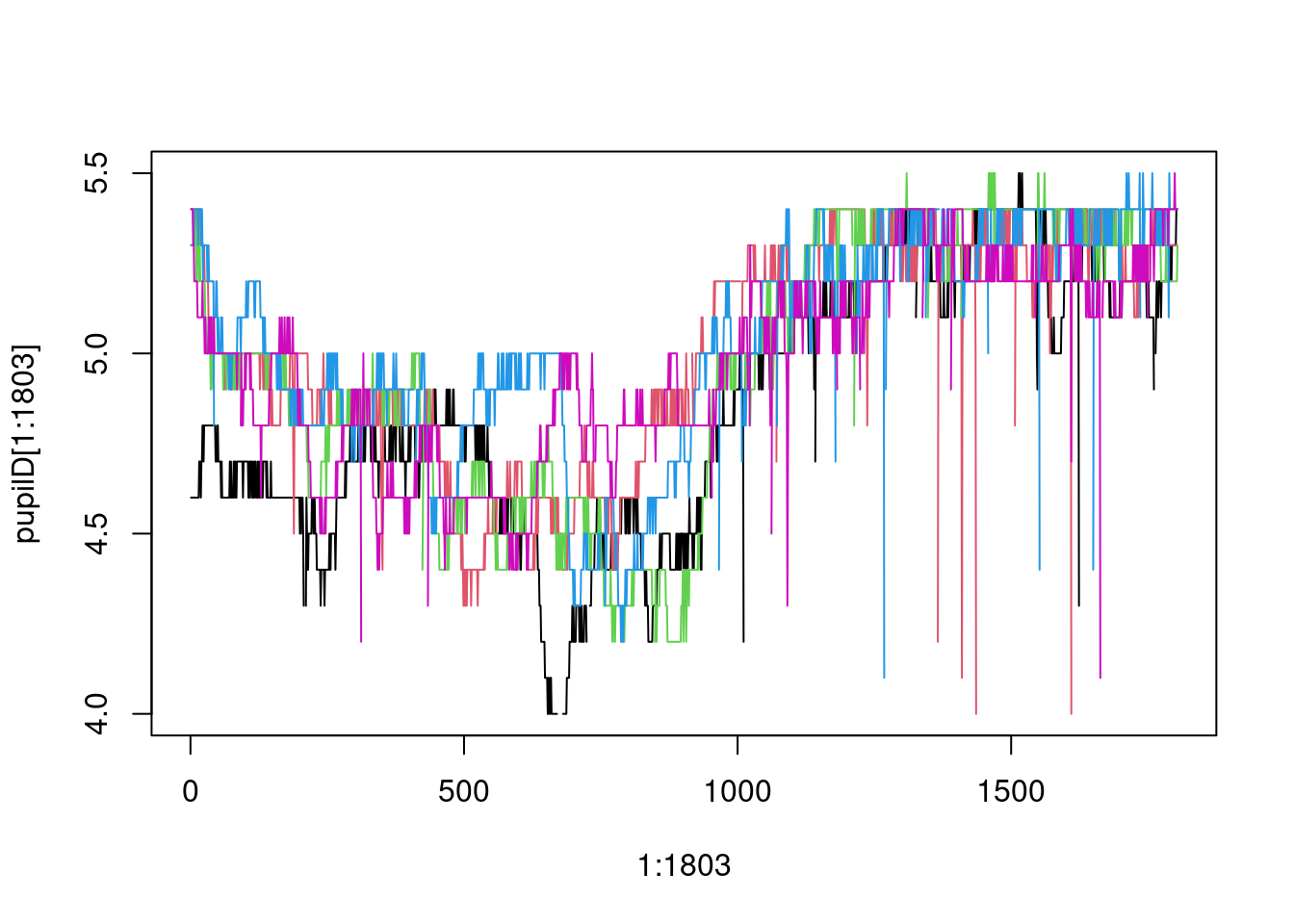

Olhando todas as condições:
plot(1:1803,pupilD[1:1803],type="l")
lines(1:1804,pupilD[1804:3607],col=2)
lines(1:1804,pupilD[3608:5411],col=3)
lines(1:1804,pupilD[5412:7215],col=4)
lines(1:1804,pupilD[7216:9019],col=6)

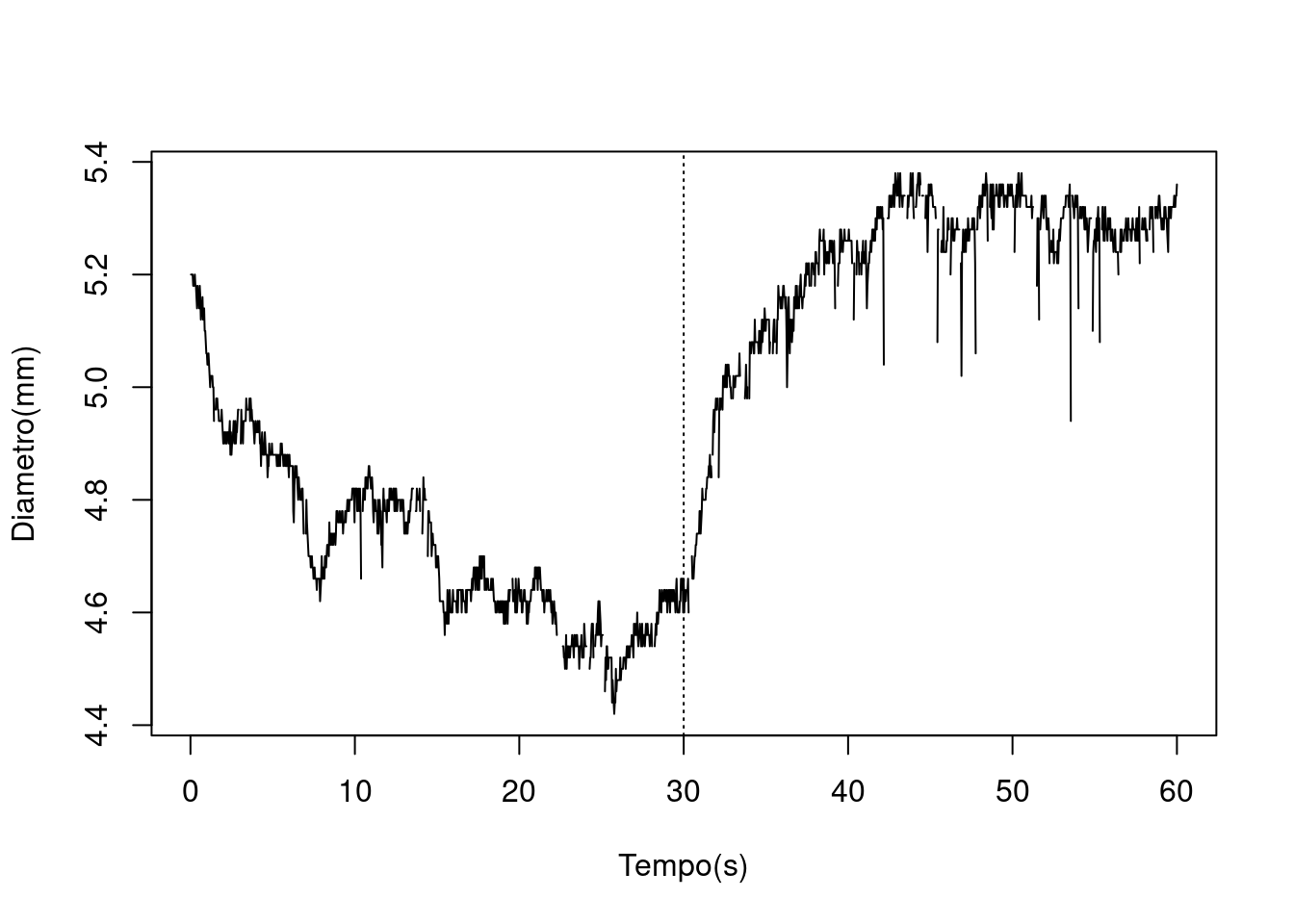

É possível ver uma tendência dos dados. Para uma visualização melhor dos dados, analisamos a curva média da pupila nesses períodos:
#calcular a curva media
MEDIA=(pupilD[1:1804]+pupilD[1804:3607]+pupilD[3608:5411]+pupilD[5412:7215]+pupilD[7216:9019])/5No caso do plot, estamos multiplicando por 60 por se tratar de um ciclo de 30s de atividade e 30s de repouso:
plot(60*(1:1804)/1804,MEDIA,type="l",xlab="Tempo(s)",ylab="Diametro(mm)")
abline(v=30,lty=3)
A dificuldade nestes exercícios é a identificação das caselas a serem trabalhadas.
mediarep = mean(pupilD[which(CONDICAO==1)])
# Desvio padrão da condição repouso:
desviorep = sd(pupilD[which(CONDICAO==1)])
# Media da condição tarefa:
media = mean(pupilD[which(CONDICAO==2)])
# Desvio padrão da condição tarefa:
desviopad = sd(pupilD[which(CONDICAO==2)])
